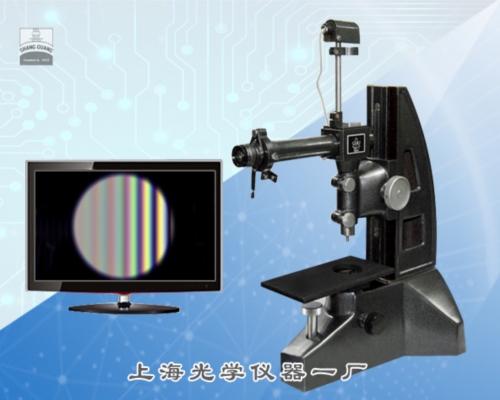

JDS-2S數顯接觸式干涉儀

一. 產品簡介

JDS-2S數字式立式接觸式干涉儀，是對傳統的立式接觸式干涉儀的數字化升級，通過圖像采集系統對儀器檢測過程中的干涉圖像移動信息采集并處里，再根據干涉檢測相關算法計算出干涉條紋的位置移動量，即為被測物與標準件之間的公差尺寸大小。

二. 產品特點

? 本機采用液晶屏顯示，用影像方法采集干涉條紋,通過干涉條紋位移軟件分析出高度尺寸,省略了目視的繁瑣,提高瞄準精度和重復性,有效的避免了人工目視讀數造成的誤差。

? 測量結果精更高，誤差更小。

? 不需要對干涉條紋寬度精密調節，軟件可自動化識別條紋的寬度，相對于目視判讀精度調高10倍

? 按國標計算測量值

三 ．技術規格

1. 被測物的較大長度 ：150mm

2. 工作臺的行程 ：5mm

3. 分劃板的刻度范圍： ±50格

4. 刻度值的調整范圍從 ： 0.00005至0.0002mm

5. 推薦使用的刻度值 ： 0.0001mm

6. 測量壓力 ：150±10克

7. 測量壓力調節范圍 ：75—275克

8. 測桿移動范圍 ： 0.5毫米

9. 示值范圍內測力的變動（在刻度值為0.00005公厘時）： 2克

10. 干涉管的連接尺寸 ； ￠28d

11. 測桿外徑 ：￠6db

12. 儀器的示值誤差：＝±（0.03＋3ni△λ）*微米

   《注： n從零刻線算起的刻度尺分劃數； i劃度尺的刻度值（微米）；

△λ根據鑒定書上所注明的λ的測量誤差?！?/span>

13. 儀器的示值穩定性 ： 0.00002毫米

14. 干涉管的外形尺寸： 100×245×310毫米
