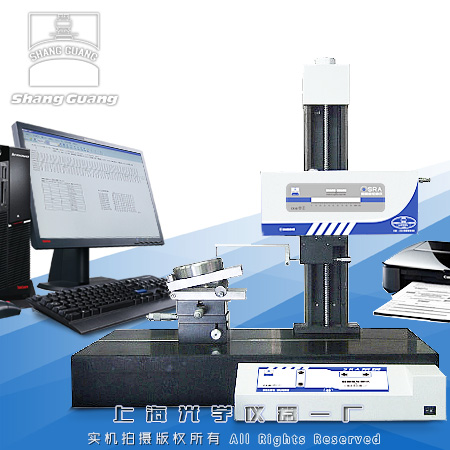

SRA-2表面粗糙度輪廓儀

一. 產品用途

SRA-2粗糙度儀為測量粗糙度的高精度精密儀器；該儀器采用德國先進技術，優化的結構和簡易的操作設計，使得該高效率設備得到更易的使用，是上海光學儀器一廠積累數十年的表面計量學經驗，結合未來焦點技術生產的較新計量設備，它囊括了各大實驗室、車間和檢測部門所有常用的，基于國際標準的粗糙度測量。

二. 產品特點

1. 粗糙度測量

①　可對平面、斜面、圓柱面、內孔表面、圓弧面、球面等進行高精度的粗糙度分析

②　適用多種粗糙度標準（GB/T3505-2000，GB/T6062-2001,GB/T10610-1998等）

③　配備X-Y工作臺，顯著提高可操作性。

④　自動校正功能。

⑤　寬范圍、高分辨率的檢測器和一個直接驅動元件，提供了在同類產品中更優越的高精度

測量。

⑥　配備易于操作的控制箱，可進行開始/停止測量、返回等操作。驅動部的上/下位置和X

軸的移動等微調操作。

⑦　儀器帶有電腦及專用測量軟件,操作更加直觀方便,精度高,穩定性高,并方便報告打印輸

出和數據保存。

2. 輪廓測量

①　對距離、角度、半徑、周期等尺寸公差進行測量，對三坐標、畫像儀、投影儀等測不到

的孔洞及微小尺寸進行測量。

②　可記錄圖形。

③　測量速度快。減少被測物滯留時間及人員時間的占用。

④　人為誤差減少，任何人都可以測量。

⑤　可以連接到電腦，通過軟件進行測量與分析

三. 技術規格

(一)粗糙度測量

1、X 軸 (驅動部)

①　測量范圍: 100mm

②　分辨率: 0.5μm

③　長度基準: 高精度位移傳感器

④　驅動速度: 0 – 10mm/s

⑤　測量速度: 0.5 - 2mm/s

2、Z 軸 (立柱)

①　類型: 電動操作

②　垂直移動: 350mm

3、檢測器

①　范圍：1000μm；分辨率:0.01μm

②　測針針尖: 2um

③　示值誤差: ±5%—±7%

④　測量重復性: ±3% —±5%

⑤　類型: 差動電感式

⑥　驅動裝置的控制:手動和 PC 操作

4、評價參數：Ra, Rq, Rz, Ry, Rz(JIS), Ry(DIN), Rc, Rp, Rpmax, Rpi, Rv, Rvmax, Rvi,Rt, Rti, R3z, R3zi, R3y, S, Pc (Ppi), Sm, HSC, mr, dc, plateau ratio,mrd, Rk, Rpk, Rvk, Mr1, Mr2, Da, Dq, la, lq, Sk, Ku, Lo, Lr, A1, A2

5、取樣長度：0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm

6、數據補償功能：傾斜補償，R 平面(曲面) 補償，橢圓補償，拋物線補償，雙曲線補償，二次曲線自動補償，多項式補償，多項式自動補償

(二)輪廓測量

1、測量范圍:≤100mm

2、分辨率: 0.1μm

3、測量速度: 0.2, 0.5、1mm/s

4、測量方向: 向后

5、指示精度: ±(3.5+2L/100)μm  * L = 測量長度 (mm)

6、測針上／下運作: 弧形運動

7、測針方向: 向下

8、測力: 10 - 30mN

9、測針針尖半徑: 25μm, 硬質合金針尖
